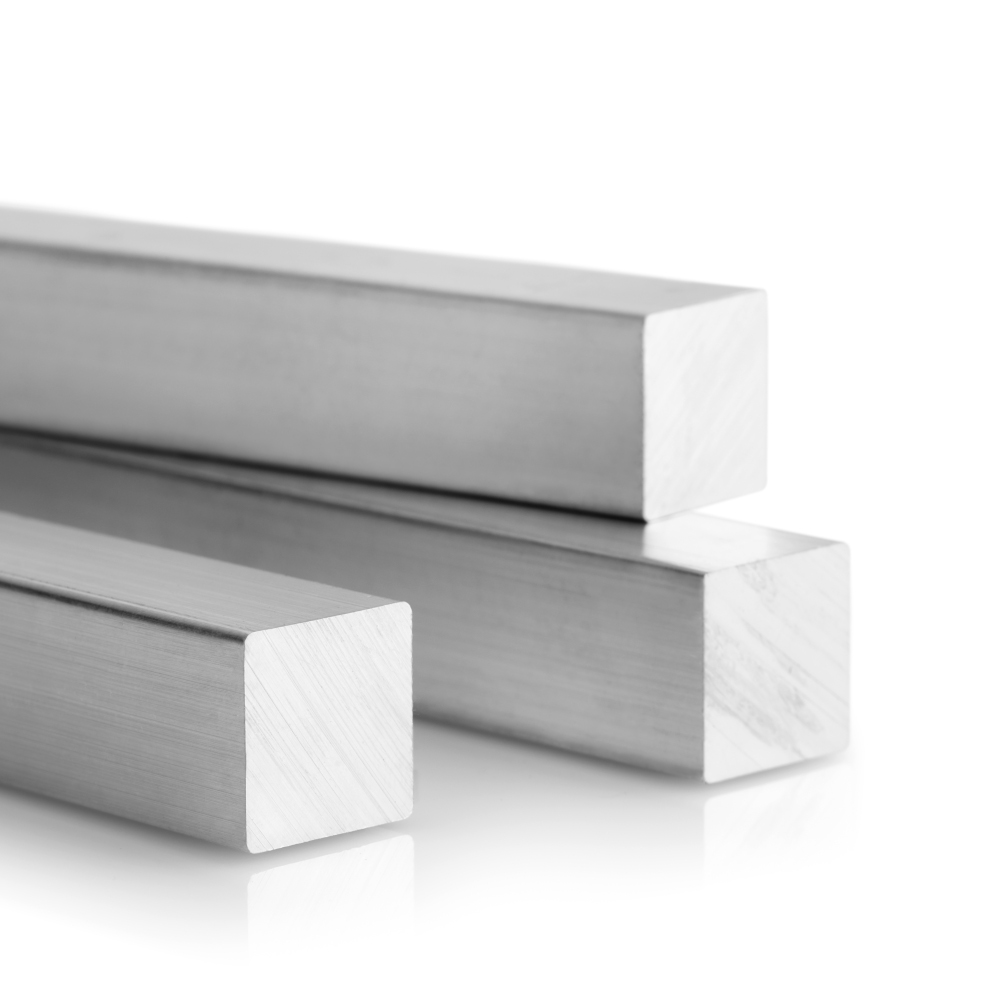

Barra quadrada de alumínio, fabricada na liga 2017 T4, uma liga com altas características mecânicas e excelente resistência à fadiga. Possui usinabilidade média e é adequada para componentes estruturais de aviação e defesa.
Barra quadrada de alumínio, fabricada na liga 2017 T4, uma liga com altas características mecânicas e excelente resistência à fadiga. Possui usinabilidade média e é adequada para componentes estruturais de aviação e defesa.

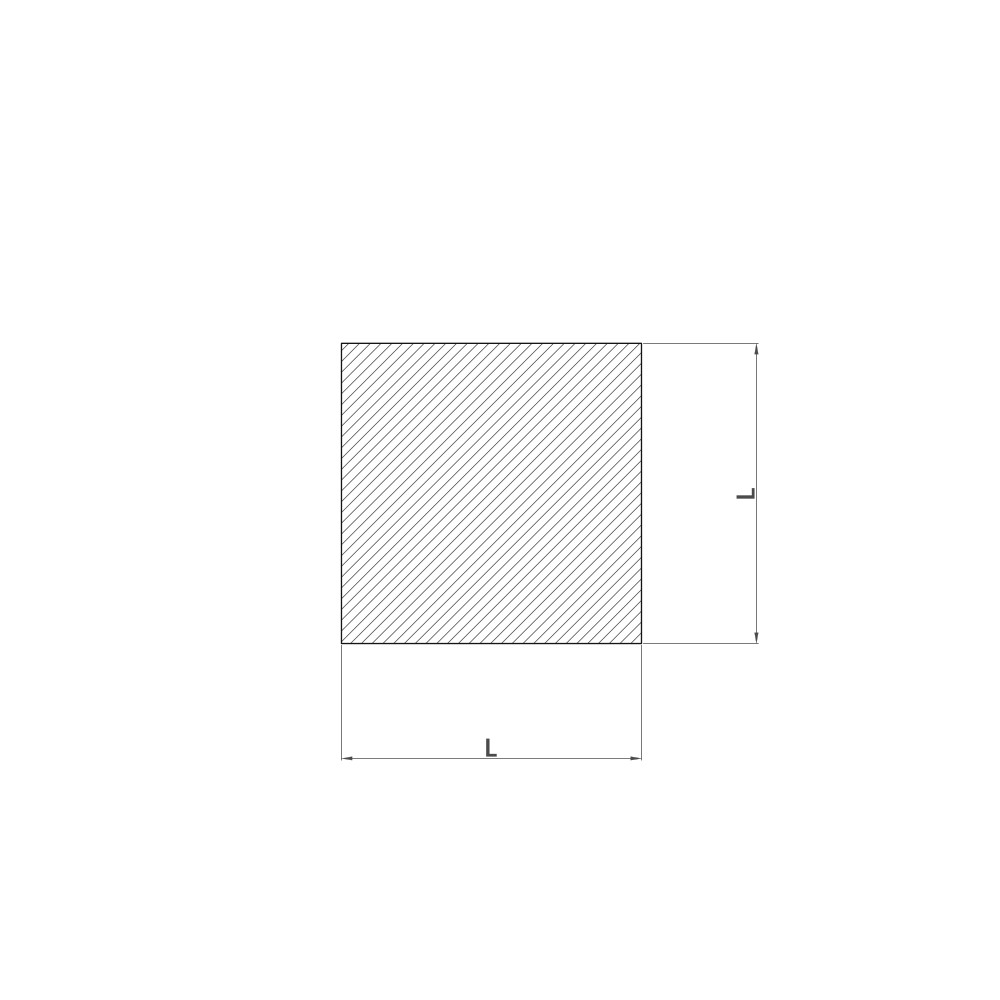

La barra quadrada extrudida de alumínio de lado 35 é fabricada na liga EN AW 2017. Uma liga de alumínio pertencente à família 2000, com o cobre como principal elemento de liga.
Trata-se de uma liga com elevadas características mecânicas e excelente resistência à fadiga. Forma uma limalha longa durante a sua maquinação, pelo que não é recomendável para processos automáticos. Semelhante à liga EN AW 2024 mais comum no mercado americano.
Esta liga de alumínio possui a seguinte composição, de acordo com a norma EN 573-3:
|
|
Si |
Fe |
Cu |
Mn |
Mg |
Cr |
Zi |
Zr+Ti |
Outros |
Al |
|
|
Indiv. |
Total |
||||||||||
|
mín |
0,20 |
|
3,5 |
0,40 |
0,40 |
|
– |
|
|
|
|
|
máx. |
0,80 |
0,70 |
4,5 |
1,00 |
1,00 |
0,10 |
0,25 |
0,25 |
0,05 |
0,15 |
Resto |
As barras fabricadas na liga EN AW 2017 são fornecidas nos estados de tratamento T3 ou T4, dependendo da qualidade extrudida ou calibrada da mesma.
As suas características mecânicas, de acordo com as normas EN 745-2 e 755-2, são as seguintes:
|
Estado |
Medida principal mm |
Rm MPa |
Rp0,2 MPa |
A % mín. |
A50 mm % mín. |
Dureza HBW* |
||
|
mín. |
máx. |
mín. |
máx. |
|||||
|
T3 |
≤ 80 |
400 |
– |
250 |
– |
10 |
8 |
105 |
|
T4 |
≤ 25 |
380 |
– |
260 |
– |
12 |
10 |
105 |
|
25 < d ≤ 75 |
400 |
– |
270 |
– |
10 |
– |
105 |
|
|
75 < d ≤ 150 |
390 |
– |
260 |
– |
9 |
– |
105 |
|
|
150 < d ≤ 200 |
370 |
– |
240 |
– |
8 |
– |
105 |
|
|
200 < d ≤ 250 |
360 |
– |
220 |
– |
7 |
– |
105 |
|
*Valor de referência a título informativo.
A liga EN AW 2017 possui as seguintes propriedades físicas:
|
Módulo elástico |
Coeficiente de dilatação por ºC (20º-100ºC) |
Condutividade térmica |
Resistividade µW·cm(2) /cm |
|
|
W/mK |
Cal/cm·s·ºC |
|||
|
70.600 MPa |
23 x 10-6 |
126 (T4) |
0,30 (T4) |
5,1 (T4) |
O comportamento da liga de alumínio EN AW 2017 em termos gerais é o seguinte nas áreas a seguir expostas:
– Resistência à corrosão: Baixa.
– Soldabilidade: Baixa.
– Maquinabilidade: boa.
– Conformabilidade: Regular.
– Aptidão para anodização: Baixa.
A classificação é feita na seguinte escala: excelente, muito boa, boa, regular e baixa.
As principais aplicações da liga EN AW 2017 são as seguintes:
– Elementos estruturais que requerem características mecânicas elevadas em setores como a aeronáutica ou defesa ou outro tipo de equipamentos.
– Ferragens, parafusos ou pernos onde a leveza desempenha um papel importante.
