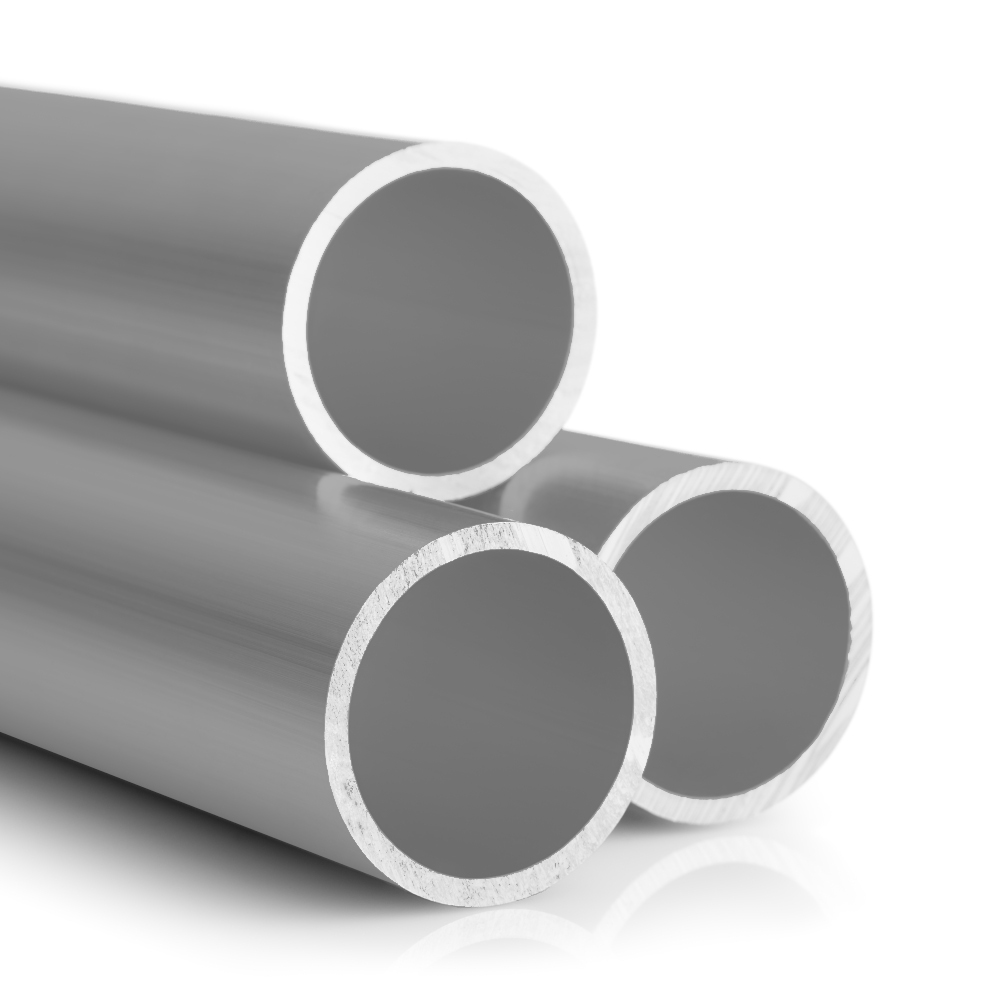

Tubo redondo pneumático de alumínio, fabricados em lega 6063 T6.
A tolerância do diâmetro interno é H12.
O acabamento é anodizado tanto interno como externo.
Tubo redondo pneumático de alumínio, fabricados em lega 6063 T6.
A tolerância do diâmetro interno é H12.
O acabamento é anodizado tanto interno como externo.

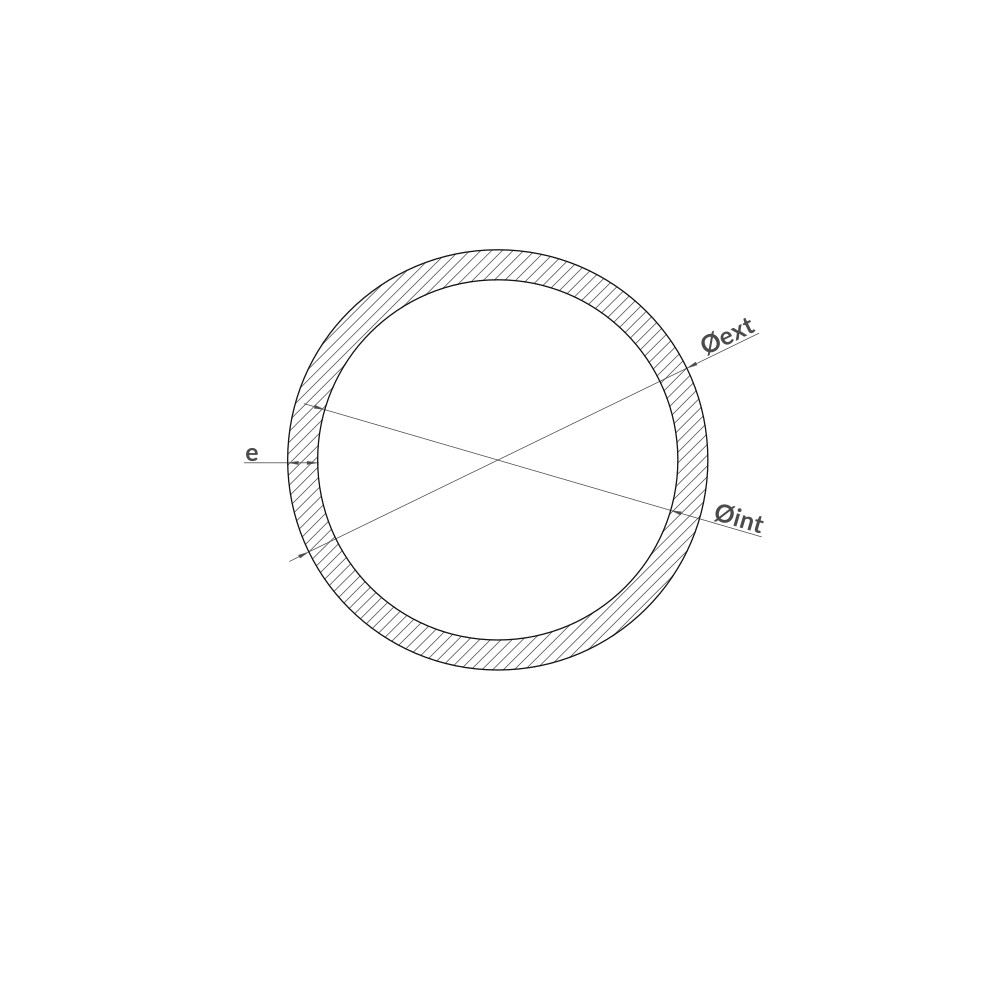

| Perímetro exterior | Perímetro total | Ixc=Iyc | Wxc=Wyc |
|---|---|---|---|
| 415 mm | 807 mm | 291,850 cm4 | 44,220 cm3 |
Especificação do acabamento
-Acabamento: Anodizado Classe 20 µm + 10/-4 (interno) + 10/-8 (externo)
-Dureza superficial da camada anodizada: 420 HV25 + 130/-30
-Rugosidade interna:
-Ra radial ≤ 0,6 µm Rmáx radial ≤ 9 µm
-Ra axial ≤ 0,4 µm
Características mecânicas
|
Carga de ruptura Rm mín. (MPa) |
Limite elástico Rp0,2 mín. (MPa) |
Alongamento A5% mín. |
Dureza HBW |
|
245 |
200 |
8 |
80 |
